產品明細

光譜共焦量測系統

料號：VAS

商品簡述

通過光學檢測實現品質控制

特點
1.高效性
2.多樣性
3.使用者友善&安全

產品詳細介紹Product Introduction

概述

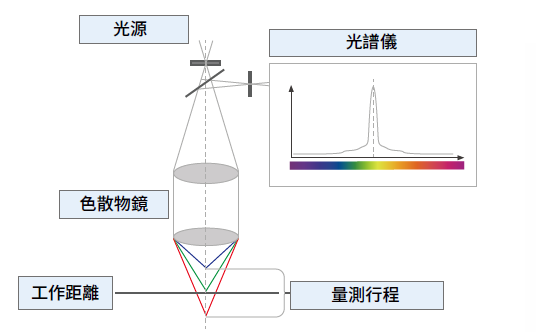

我們的新型光譜共焦感測器可實現高精度無接觸距離和厚度量測。因此，非常適合用於位置
和尺寸確定（如微電子元件）、形貌、輪廓等應用，以及粗糙度量測（如工具表面）以及玻
璃或塑料塗層的厚度量測。
光譜共焦在狹小空間亦具有很大的靈活性。精密的控制器和光學探頭通過光纖連接。這使得
它可以單獨將光學探頭與控制器分開。此外，探頭不包含任何影響量測準確性的移動部件或
發熱電子元件。
由於其精密的尺寸和經濟的價格，光譜共焦是傳統雷射三量測感測器的理想替代品。

規格表

	量測範圍	工作距離 1)	厚度量測範圍 2)	軸向解析度	線性精度	光斑直徑	量測角度 3)	重量
VAS 500	500 μm	12.7±0.5 mm	最大0.75 mm	20 nm	170 nm	5 μm	90°±45°	250 g
VAS 4K	4 mm	37.5 ± 0.9 mm	最大 6 mm	160 nm	1.6 μm	8.5 μm	90°± 20°	57 g
VAS 10K	10 mm	71.5 ± 1.7 mm	最大 15 mm	400 nm	4 μm	16 μm	90°± 14°	86 g

備註：

1) 光學探頭底部到量測範圍中間

2) 折射率 n = 1.5 在透明材料上

3) 大角度偏轉時精度降低

所列資料為典型使用環境下得出，在不同環境條件下可能不同。

特色

高效性	多樣性	簡便易用&安全
性價比高的解決方案	易於集成	對溫度和污染不敏感
最先進的光譜共焦技術	光學探頭和控制器獨立	重量輕
所有表面的量測	免維護，耐用	低耗能
同軸量測，無陰影效應	佔用空間少
